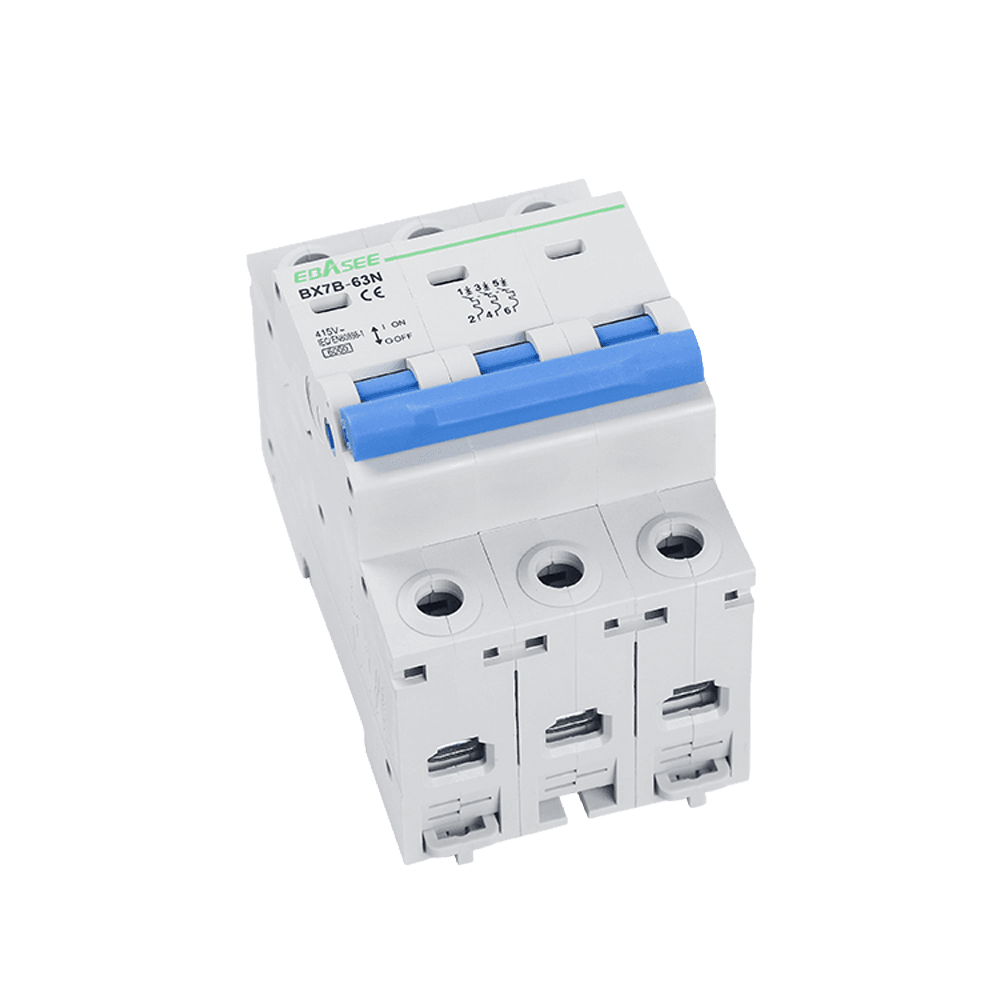

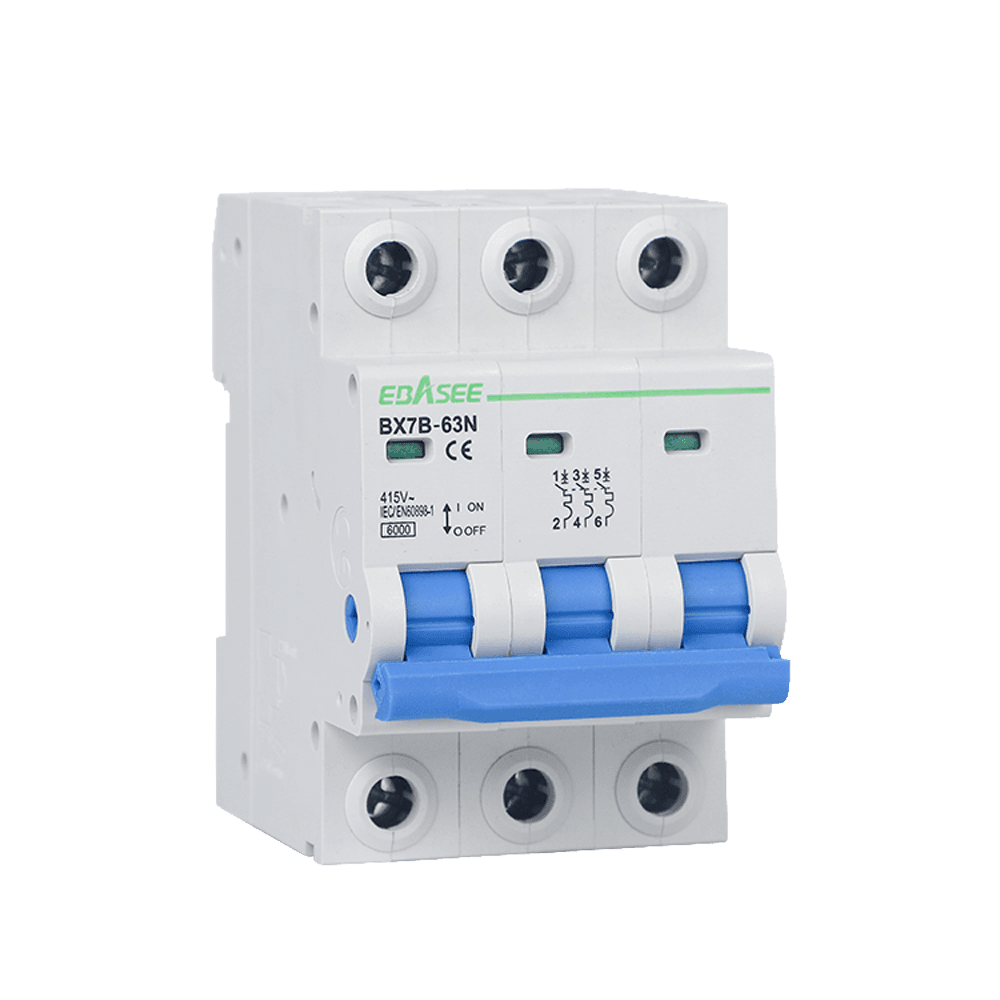

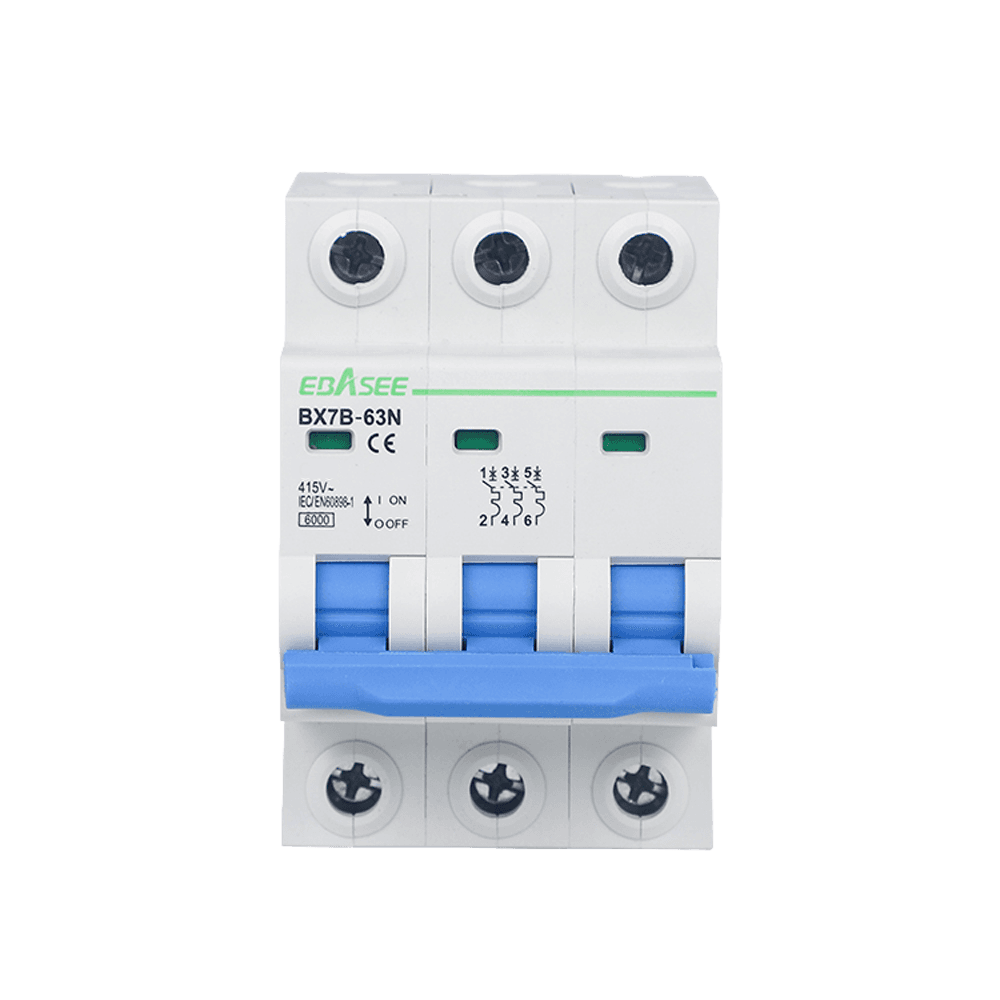

BX7B-63N-16A-3P
Especificaciones
| Gama | Interruptor magnetotérmico |
| Montaje | Carril DIN 35mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25mm2 AWG 18/3 |
| Sección conexión inferior | 25mm2 AWG 18/3 |
| Torque | 2Nm |
| Sección del conductor recomendada | 2.5mm2 (Corriente nominal de 13-20A) |
| Dimensiones | 53.4 (An) x 81.4 (Al) x 79.0 (Fo) mm |
CARACTERÍSTICAS ELÉCTRICAS | |
| Corriente nominal de entrada | 16A |
| Número de polos | 3P (Trifásico) |
| Tensión nominal | 415V |
| Tensión de aislamiento | 500V |
| Frecuencia nominal | 50/60Hz |
| Capacidad de salto nominal | 6000A |
| Tensión pico | 6000V |
| Tensión de prueba dieléctrica a frecuencia industrial (1 min) | 2kV |
| Tipo de curva | C |
| Grado de polución | 2 |
CARACTERÍSTICAS MECÁNICAS | |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30ºC |
| Temperatura de operación | -5 - 40ºC |
| Temperatura de almacenamiento | -25 - 70ºC |
Precios y pedidos restringidos
Para consultar tarifas personalizadas y hacer pedidos es necesario disponer de una cuenta comercial autorizada en Dolibarr. Por favor, espere a que su solicitud sea revisada y aprobada. Una vez aprobada, podrá iniciar sesión y acceder a los precios y funcionalidades de compra.
Descripción del Producto
La serie de interruptores magnetotérmicos BX7B está diseñada para proteger instalaciones eléctricas de baja tensión contra sobrecargas y cortocircuitos. Cumple con la norma internacional IEC/EN 60898-1, lo que garantiza estándares de seguridad y rendimiento ampliamente reconocidos en aplicaciones residenciales, comerciales e industriales ligeras.
Entre sus ventajas están su versatilidad y compatibilidad: disponibles en dos corrientes nominales y en versiones de 2 o 4 polos, lo que los hace útiles tanto en circuitos monofásicos como trifásicos. La instalación es sencilla en carril DIN estándar con conexiones desde arriba o abajo y buen soporte mecánico y térmico para condiciones ambientales típicas de interiores.
Los escenarios de uso más comunes son cuadros de distribución eléctrica en viviendas, oficinas, locales comerciales e instalaciones industriales ligeras.
- Interruptor magnetotérmico
- Corriente nominal 16A
- 3 polos (instalaciones trifásicas)
- Curva tipo C
- Para instalaciones residenciales, comerciales e industriales
- Instalación en carril DIN
- IP20
- Cumple norma IEC/EN 60898-1
